TUGAS ELDA

postingan ini sebagai tugas dari mata kuliag Elektronika Daya
ADRI R FIKAR 115090066

1. Apa yang dimaksud dengan elektronika daya?

    Thyristor berakar kata dari bahasa Yunani yang berarti ‘pintu'. Dinamakan demikian barangkali karena sifat dari komponen ini yang mirip dengan pintu yang dapat dibuka dan ditutup untuk melewatkan arus listrik. Ada beberapa komponen yang termasuk thyristor antara lain PUT (programmable uni-junction transistor), UJT (uni-junction transistor ), GTO (gate turn off switch),

2. jelaskan dengan gambar cara kerja tyristor dan macam – macam tyristor



Gambar A memperlihatkan sebuah dioda dengan bias maju (forward bias, dimana Anoda diberi tegangan positif sumber dan Katoda menuju negatif sumber) dan terhubung dengan lampu. Disini lampu akan menyala.
Gambar B memperlihatkan sebuah SCR dengan forward bias dan terhubung dengan lampu. Disini lampu tidak akan menyala, karena Gate tidak terhubung dengan sumber.
Gambar C memperlihatkan sebuah SCR dengan forward bias, terhubung dengan lampu dan Gate diberi tegangan sumber. Disini lampu akan menyala.

Macam - Macam Tyristor

1. Phase-control thyristor (SCR)
2. Fast-switching thyristor (SCR)
3. Gate-turn-off thyristor (GTO)
4. Bidirectional triode thyristor (TRIAC)
5. Reverse-conducting thyristor (RCT)
6. Static Induction Thyristor (SITH)
7. Light-activated silicon-controlled rectifier (LASCR)
8. FET-controlled thyristor (FET-CTH)
9. MOS-controlled thyristor (MCT)

 3. Persyaratan apa yang menyebabkan Tyrustor mengaliskan arus (turned on)?

•  Panas : jika suhu thyristor cukup tinggi, akan terjadi peningkatan jumlah pasangan elektron-hole, sehingga arus bocor meningkat. Peningkatan ini akan menyebabkan α₁ dan α₂ meningkat. Karena aksi regeneratif, (α_{1 +} α₂) akan menuju ke nilai satuan dan tyristor mungkin akan on. Cara ini dapat menyebabkan thermal runaway dan biasanya dihindari.

• Cahaya: jika cahaya diizinkan mengenai sambungan thyristor, pasangan elektron-hole akan meningkat; dan thyristor mungkin akan on. Cara ini dilakukan dengan membiarkan cahaya mengenai silicon wafer dari thyristor.

•  Tegangan Tinggi: jika tegangan forward anode ke katode lebih besar dari tegangan maju breakdown V_BO, arus bocor yang dihasilkan cukup untuk membuat thyristor on. Cara ini merusak dan harus dihindarkan.

•  dv/dt : jika kecepatan peningkatan tegangan anode-katode cukup tinggi, arus pengisian kapasitor sambungan mungkin cukup untuk membuat thyristor on. Nilai arus pengisian yang tinggi dapat merusak thyristor; dan devais harus diproteksi melawan dv/dt yang tinggi. Manufaktur pembuat thyristor akan menentukan berapa besar dv/dt yang dapat ditangani oleh suatu thyristor.

•  Arus gerbang: jika suatu thyristor diberi tegangan bias forward, injeksi arus gerbang dengan menerapkan tegangan gerbang positif antara terminal gerbang dan katode akan membuat thyristor on. Ketika arus gerbang ditingkatkan, tegangan forward blocking akan menurun.

4. Bagaimana Tyristor dapat turned off?



 Cara membuat Tyrystor menjadi OFF dengan menurunkan tegangan anoda-katoda ke titik nol.

 Karena inilah  thyristor pada umumnya tidak cocok digunakan untuk aplikasi DC. Komponen

 ini lebih banyak digunakan untuk aplikasi tegangan AC, karena SCR bisa OFF pada saat

 gelombang tegangan AC berada di titik nol.

5. Apa yang dimaksud komutasi sendiri ( line commutated )?

Komutasi sendiri (line commutated), teknik alami yang digunakan, karena tegangan kerja       yang digunakan adalah ac. Pada tegangan ac setiap satu perioda akan melewati dua kali titik    nol volt yaitu 0 derajat dan 180 derajat. Setelah tegangan melewati titik-titik (trigger)      tersebut maka triac secara otomatis akan mengalami komutasi. Inilah salah satu keuntungan   bila menggunakan triac pada tegangan kerja ac.

6. Apa yang dimaksud dengan komutasi paksa ( force commutated)?

Pada rangkaian forced commutated tegangan input dc dan arus forward dari thyristor dipaksa menjadi nol dengan menambahkan rangkaian yang disebut commutation circuit untuk membuat thyristor menjadi off. Biasanya diaplikasikan pada konverter dc-dc (chopper) dan konverter dc-ac (inverter).

7. Apa perbedaan Thyristor dan Triac?

Perbedaannya adalah bahwa triacs biasanya terlibat dengan ac dan SCR dengan sisi dc. Triac sirkuit dapat digunakan untuk mengendalikan baris-tegangan (AC) powered perangkat.

8. apakah itu converter?

Converter adalah suatu alat untuk mengkonversikan daya listrik dari satu bentuk ke bentuk daya listrik lainnya.

9.  Bagaimana Prinsip cara kerja konverter AC ke DC ?

prinsip kerja konverter AC ke DC yaitu dengan mengubah arus bolak-balik menjadi arus searah, diantaranya dengan menggunakan duida bridge

1. penyearah gelombang satu fasa

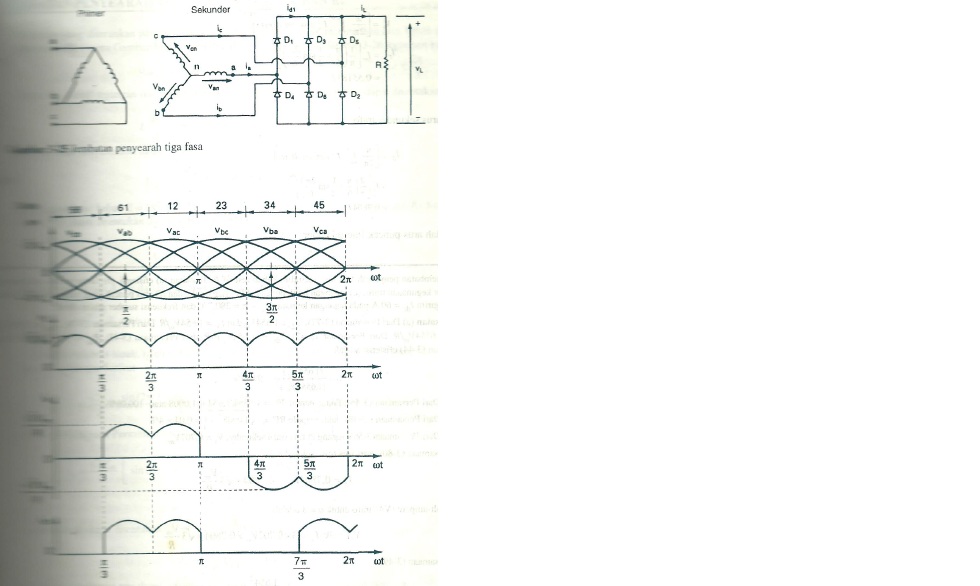

    penyearah gelombang penuh tiga fasa
















   penyearah setengah gelombang tiga fasa












10.  Bagaimana Prinsip cara kerja konverter AC ke AC ?

Konverter ini digunakan untuk memperoleh tegangan keluaran ac  variable dari sumber ac tetap dan konverter satu fasa dengan suatu TRIAC




Tegangan keluaran dikendalikan dengan mengubah – ubah conduction time dari TRIAC atau sudut delay penyalaan, α. Tipe konverter ini dikenal juga sebagai controller tegangan ac.

11. Bagaimana prinsip kerja konverter DC ke DC?

Suatu rangkaian yang digunakan untuk mengubah sumber tegangan DC tetap menjadi sumber tegangan DC yang dapat dikendalikan/diatur. Listrik arus searah diubah menjadi arus searah juga namun dengan besaran yang berbeda. Contoh: Listrik DC 15V dengan komponen elektronika diubah menjadi listrik DC 5V.

12. bagaimana Prinsip kerja Konverter DC ke AC?

Konverter dc – ac dikenal juga sebagai inverter. Suatu inverter transistor fasa tunggal diperlihatkan pada gambar berikut.



Jika transistor M₁ dan M₂ tersambung pada setengah periode, dan M₃ dan M₄ tersambung pada setengah periode lainnya, keluaran akan berbentuk tegangan ac. Tegangan keluaran dapat dikendalikan dengan mengubah – ubah conduction time dari transistor.
